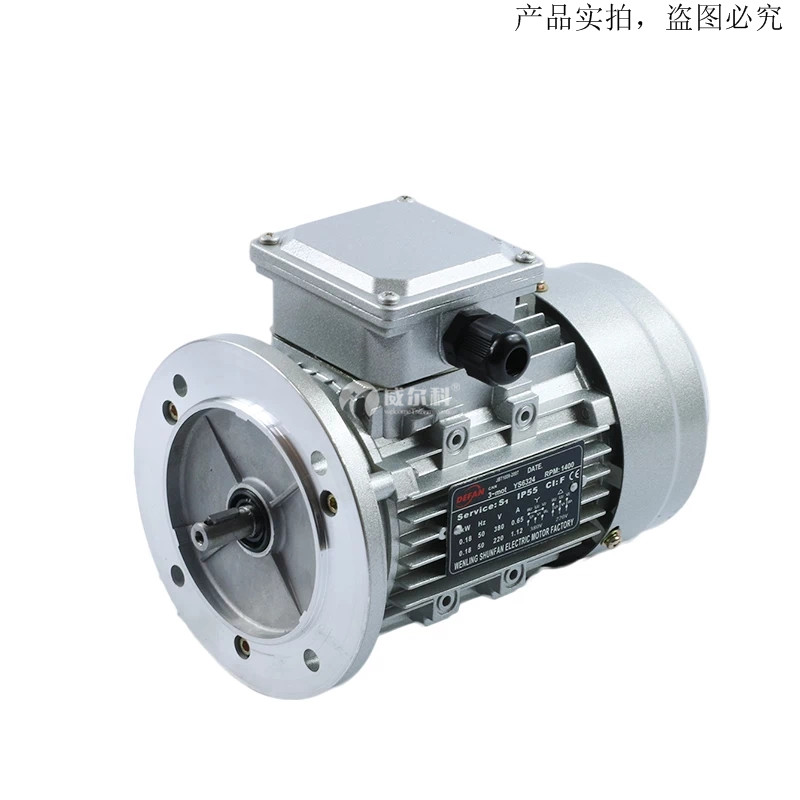

剎車電機

　剎車電機又名電磁失電制動電機、制動異步電動機，是全封閉、自扇冷、鼠籠型，附加直流電磁鐵制動器的異步電機。

概述

主要分為:歐美剎車電機,進口剎車電機，中國臺灣剎車電機，國內YEJ系列制動電機，ABB剎車電機。

分類

剎車電機分為:直流剎車電機，交流剎車電機。直流剎車電機需要安裝整流器，整流后的電壓為99V，170V或90-108V，直流剎車電機因?yàn)橐?jīng)過整流電壓，快剎車時間在0.6秒左右。交流剎車電機因?yàn)橹苯?80V電壓，不需整流，剎車時間可以在0.2秒內完成。直流剎車電機結構簡單，造價便宜，發熱比較快容易燒毀電機。交流剎車電機結構復雜，造價比較高，剎車效果明顯，經久耐用，是自動化控制比較理想的動力。但是直流剎車電機，交流剎車電機的剎車部分(即制動器)都不可以接變頻電壓，需要另外接線同步控制!

應用范圍

剎車電機有高精度的定位要求。作為剎車電機應該具備:剎車迅速，定位準確，安全可靠，剎車系統可互換使用，結構要簡單，更換維修簡便等特點。很多工廠需要?jiǎng)x車電機來控制電機慣性，達到要求的準確定位，來實現機械的自動工作。

剎車電機用途非常廣泛，機械設備各個領域都能見到其身影。

工作原理

在電機的尾部有一個電磁抱剎，電機通電時它也通電吸合，這時它對電機不制動，當電機斷電時它也斷電，抱剎在彈簧的作用下剎住電機。

兩根線是將一個整流全橋的兩交流輸入端并接在電動機的任意兩進線端上與電機同步輸入380伏的交流，兩直流輸出端接到剎車勵磁線圈。工作原理就是電機通電時線圈得直流電產生吸力將尾部?jī)赡Σ撩娣珠_(kāi)，電機自由旋轉，反之通過彈簧回復力讓電機制動。根據電機功率不同，線圈電阻在幾十至幾百歐之間。

標準形式

電源:三相，380V50Hz

工作方式:S1連續工作制

防護等級:IP55

冷卻方式:IC0141

絕緣等級:F級

接法:3KW以下"Y"接法，4KW以上(含4KW)"△"接法。

工作條件:

環境溫度:-20℃-40℃

海拔:1000m以下

制動方式:失電制動，制動電源由接線盒內的整流器供給，H100以下AC220V-DC99V，H112以上AC380-DC170V。

適用于:各種機床、印刷機械、鍛壓機、運輸機械、包裝機械、食品機械、建筑機械、木工機械等要求快速停止、準確定位、往復運轉、防止滑行的各種機械中作主軸傳動和輔助傳動。

技術參數

電機中心高         63    71    80    90    100   112   132   160   180

額定制動力矩(Nm)       4     5     7.5   15    30    40    75    150   200

勵磁功率P20℃(w)       25    25    50    60    80    110   130   150   150

接通時間T1(ms)         60    63    87    110   140   152   165   214   252

接通時間T2(ms)         50    55    75    95    120   130   140   180   210

工作氣隙δmax(mm)      0.2   0.2   0.3   0.4   0.4   0.5   0.5   0.6   0.6

大工作氣隙δmax(mm)  0.8   0.8   1     1     1     1     1.2   1.2   1.2

勵磁電壓DC(V)          99    99    99    99    99    170   170   170   170

允許高工作轉速(r/min)3000  3000  3000  3000  3000  3000  3000  3000  3000
